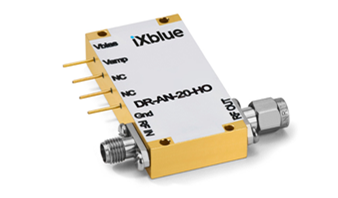

电光调制驱动器
-
特性
- 高达12Vpp输出电压
- 线性放大，增益曲线平坦区可至20GHz
- 单电源供电，使用方便
- 低群延时波动
- 概述
电光调制驱动器用于放大输入的调制信号，再驱动各类电光调制器，实现光信号的调制。谱线科技提供ixblue Photonics生产的电光调制器射频驱动，可在单电源驱动的条件下输出高驱动电压，并且具有高带宽和高增益的特点。配合强度、相位及IQ等电光调制器实现光信号的高速调制，可应用于光谱研究和光通信领域。
主要指标：
参数 | 最小值 | 典型值 | 最大值 |
最高工作频率 | - | - | 40GHz |
输出电压 | 0 | - | 12.5Vpp |
输出功率 | - | 25dBm | - |
增益 | - | 30dB | - |
测试数据：

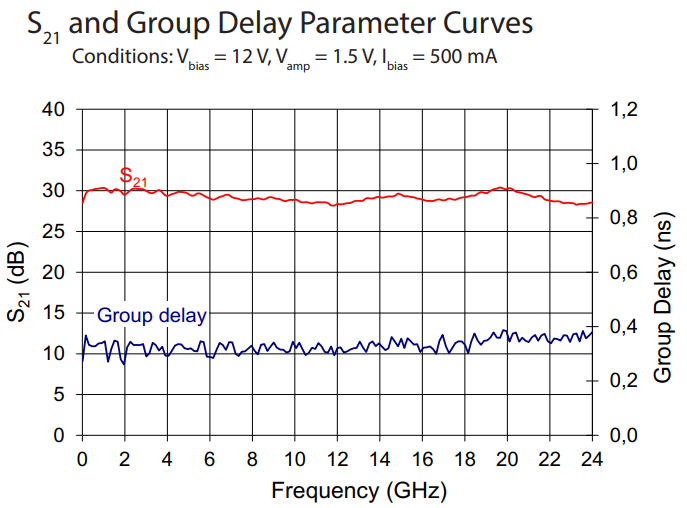

增益和群延时-频率曲线

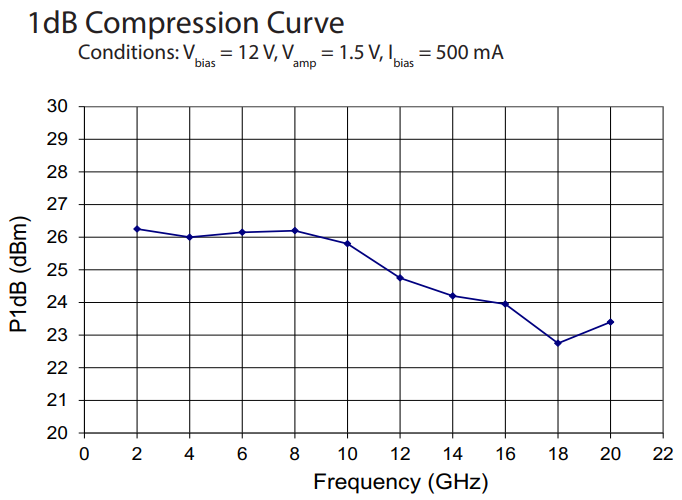

1dB压缩点功率-频率曲线
