▍锥形放大器

锥形放大器（TA或TPA）是一种专门设计的半导体光放大器（SOA），可以达到几瓦的输出功率。锥形放大器的特点是保留了种子激光器的良好光谱特性，如小线宽和高边模抑制比（SMSR）。在达到广域激光器的输出功率水平时，锥形放大器能够保持远低于2的M方因子的高光束质量。

锥形放大器由单片集成在一个半导体芯片上的两个部分组成。

第一部分是宽度为几微米的脊波导，只允许单模传播。输入光注入TA的这一部分。我们用作种子激光器的DFB激光器与我们的锥形放大器完美匹配，因为脊波导的尺寸相似。因此，具有1:1放大倍率的简单聚焦光学器件可以实现种子激光器和锥形放大器之间的完美光学耦合。

有源区的第二部分呈梯形，向后面的横向尺寸增加，而高度保持等于第一部分。通过这种特殊设计，光束质量保持较高，而种子光在通过稳步扩大的有源区的路径期间被放大。注入光的放大是通过锥形放大器的两个部分的单路传输实现的。芯片的前后面具有抗反射（AR）涂层。由于增益的光谱分布很宽，锥形放大器可以用于多个波长。

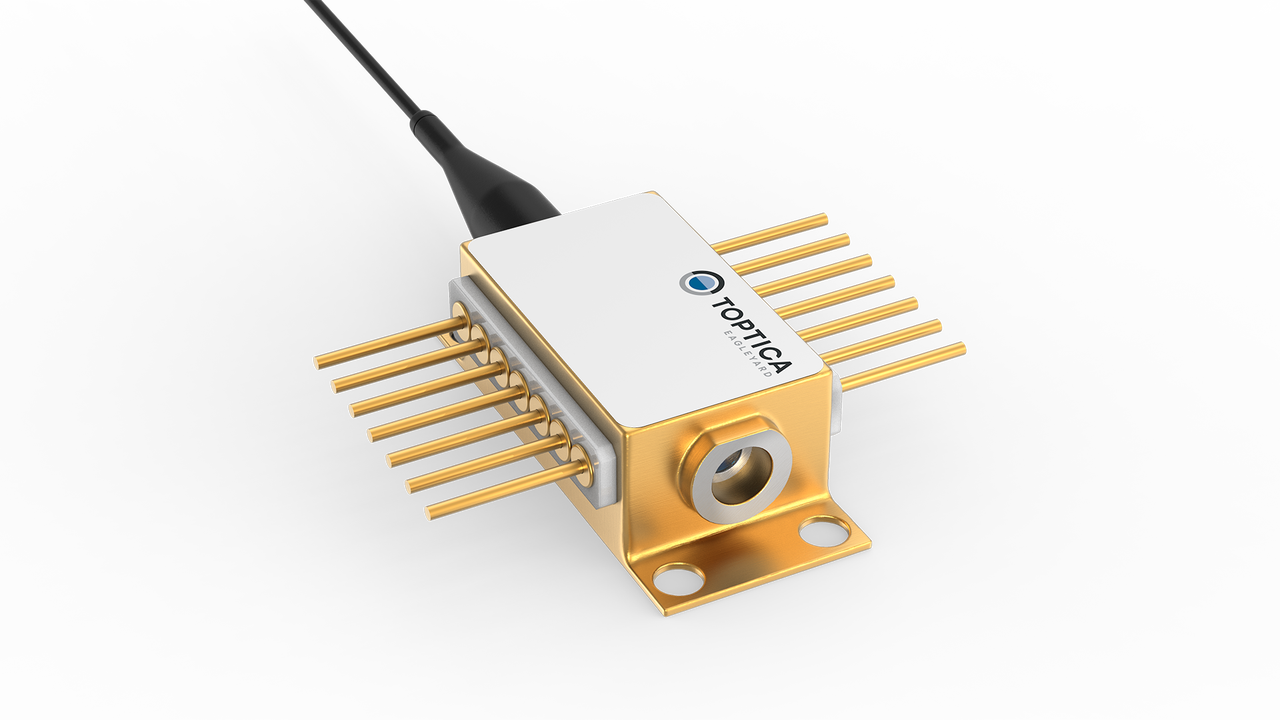

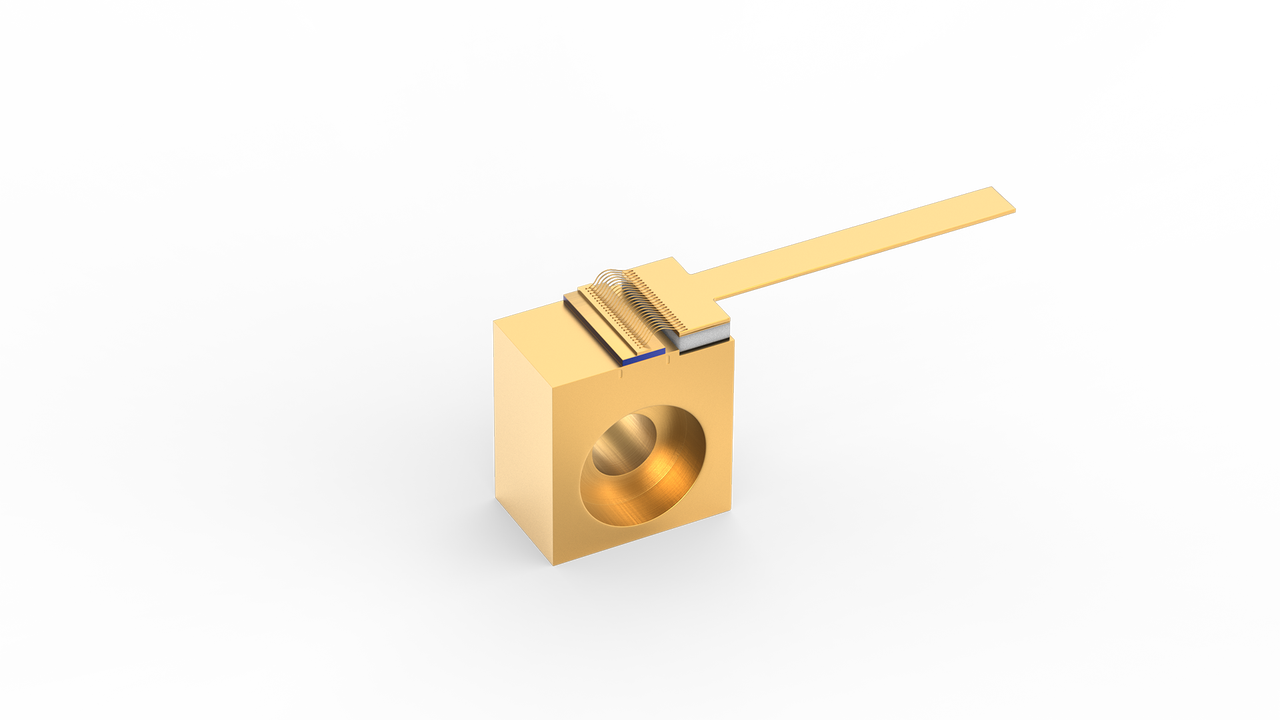

锥形放大器通常用作主振荡器功率放大器（MOPA）系统的一部分。单频激光器，如DFB和DBR激光器以及ECDL，是适用于各种MOPA的种子激光器。我们TA的C-mount封装允许自由访问芯片的两侧，这是自由光束设置的理想选择，而我们的小型TA采用14pin蝶形封装，可与种子激光器实现简单而坚固的光纤耦合。

由于很难抑制放置在种子激光器和锥形放大器之间的光学元件的反射，因此需要在MOPA系统的两个组件之间使用光学隔离器。由于锥形的高增益导致反馈灵敏度，通常需要在输出端使用额外的隔离器放大器。

▍产品推荐

EYP-TPA-0650-00250-2007-CMT02-0000

锥形放大器

波长： 650 nm

功率：250 mW

Tapered Amplifier

连续输出

EYP-TPA-0670-00500-2004-CMT02-0000

锥形放大器

波长：670 nm

功率：500 mW

Tapered Amplifier

连续输出

EYP-TPA-0765-01500-3006-CMT03-0000

锥形放大器

波长：765 nm

功率：1.5 W

Tapered Amplifier

连续输出

EYP-TPA-0765-01500-3006-BTU02-0000

锥形放大器

miniTA

波长： 765 nm

功率：1.5 W

Tapered Amplifier

连续输出

EYP-TPA-0780-01000-3006-CMT03-0000

锥形放大器

波长：  780 nm

功率： 1 W

Tapered Amplifier

连续输出

EYP-TPA-0780-03000-4006-CMT04-0000

锥形放大器

波长：780 nm

功率：3 W

Tapered Amplifier

连续输出

▍关于Eagleyard

Eagleyard Photonics GmbH成立于2002年，总部位于德国首都柏林。作为半导体激光器发源地费迪南德－布劳恩（FBH）研究所的产业孵化，Eagleyard于2013年被TOPTICA并购，作为其子公司独立运行和对外销售。Eagleyard 在镓砷基高能单管激光半导体行业始终处于技术领先地位，并致力于为客户提供高性能的近红外半导体激光器件。其产品覆盖波长范围633nm - 1120nm，产品种类包括窄线宽单频激光（DFB, DBR）, 增益芯片, 锥形放大器，单模以及多模激光半导体等。其激光光源因芯片质量高，封装工艺成熟，在光束质量、频率性能及稳定性上优势明显，广受工业客户和科研院所的青睐。
