【全新升级】QuSpin QTFM Gen-2：磁异常检测的量子飞跃

日期：2022-11-14 浏览量：951

▍产品概述

第二代QTFM传感器现已准备就绪！G2已从头开始重新设计，以支持在坚固、小型、低功耗封装中需要不妥协灵敏度的高级磁力计应用。G2的设计选择侧重于紧凑型无人驾驶航空和水下平台（无人机）上的磁力计集成。

QuSpin全场磁力计（QTFM）是一款紧凑、高灵敏度的混合标量+三轴矢量原子磁力计，适用于地球物理应用。它极其精确、稳定，可以分辨微小的场变化。紧凑、低功耗的封装使其非常适合用于从磁观测站到无人机等小型移动平台的广泛应用。

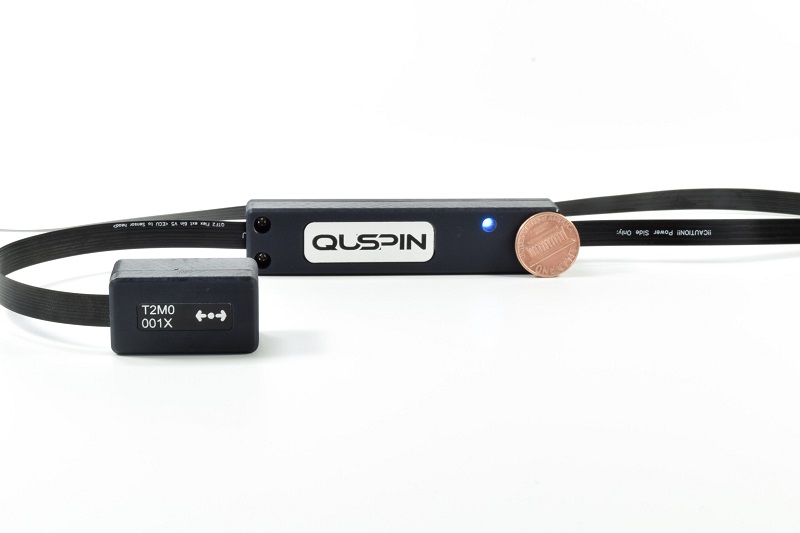

QTFM Gen-2传感器头和控制电子学控制单元

▍全新升级

G2是对我们的G1传感器（2017年）的重大升级。G1已经是最紧凑、最灵敏的商用标量磁力计，现在G2正在更进一步。

更坚固：新的G2更坚固耐用，可用于具有挑战性的地球物理应用。

无压摆率限制：G2无需解锁即可忍受任意噪声/快速变化的磁场环境。

可忽略的盲区：当G1有一个大的平面盲区时，G2只有一个可忽略的轴向盲区（+/-7锥度）。这意味着G2可以在任何纬度上使用，而无需考虑方向。

带宽增加：在G2中，磁场以500 Hz采样。高采样速度结合内部数字滤波有助于避免传感器平台（UAV /UUAV）和其他噪声源引起的混淆现象。

梯度计模式：多个传感器可以轻松连接在一起，形成具有非常高的共模噪声抑制比（CMRR）的合成梯度计。

三轴矢量附件：在大多数高性能磁异常检测应用（MAD）中，需要外部矢量磁力计来消除内部和外部的“航向误差”。传感器头上的一个小型三轴附件将G2从纯标量磁力计转换为混合标量+3轴矢量磁力计。G2是世界上第一个具有卓越性能的混合标量+矢量原子磁力计。

先进的电子设备：G2拥有高度先进的电子控制器，具有强大的ARM微控制器和Xilinx FPGA，提供大量新功能和设施。

可修复性：如果出现突发情况导致G2损坏（例如UAV崩溃），我们可以快速且经济高效地修复。

Gen-2传感器类型

基于自由感应衰变（FID）的铷光泵磁力计（原子磁力计）。

▍产品特点

可选插件：集成、稳定、低噪声的三轴矢量输出（合成1）

平坦的频谱响应（无频率相关响应滚降）

内置可定制的数字滤波器（低通、高通、陷波）

多个传感器可以精确同步进行梯度测量

可忽略的盲区

无压摆率限制（可承受极强磁噪声环境）

内置高分辨率频率计数器

1：通过在交错测量周期中应用偏置场，从标量测量中综合导出（计算）矢量输出

▍技术指标

灵敏度：标量：<3 pT/√Hz；矢量：<0.1 nT/√Hz（可选附加组件）

数据速率：1000个样本/秒（最大值）

带宽：500 Hz

盲区：轴向仅, < +/- 地球磁场的7度锥体（典型<5度）

航向误差：<3 nT未补偿

动态范围：1000 nT至150,000 nT

工作温度：-15℃至55℃

尺寸：36×17.8×11.6 mm（传感器头），91x20x14.4 mm（电子产品）

重量：15克（传感器头+电子设备）

电源：5V至10V输入，总功率2 W（传感器+电子器件），启动时3W

输出：通用异步收发设备，USB

最大梯度场：300 nT/cm

校准：无

类型：脉冲激光泵浦的铷自由感应衰变
