HighFinesse波长计常见问题解答（上）

▍1、干涉仪图上的轴分别表示什么？

图表的水平（x）轴表示CCD线阵列的像素数，垂直（y）轴表示任意单位给定像素的光强度。因此，该图显示了聚焦在阵列上的干涉图案的直接测量值。需要注意的是，这不是光谱！但是，如果您的激光器运行的是单模或如果它有任何边带，您可以从干涉图案中获得一些光谱信息。

▍2、我的设备可以管理的最小和最大功率是多少？

1.最小输入能量

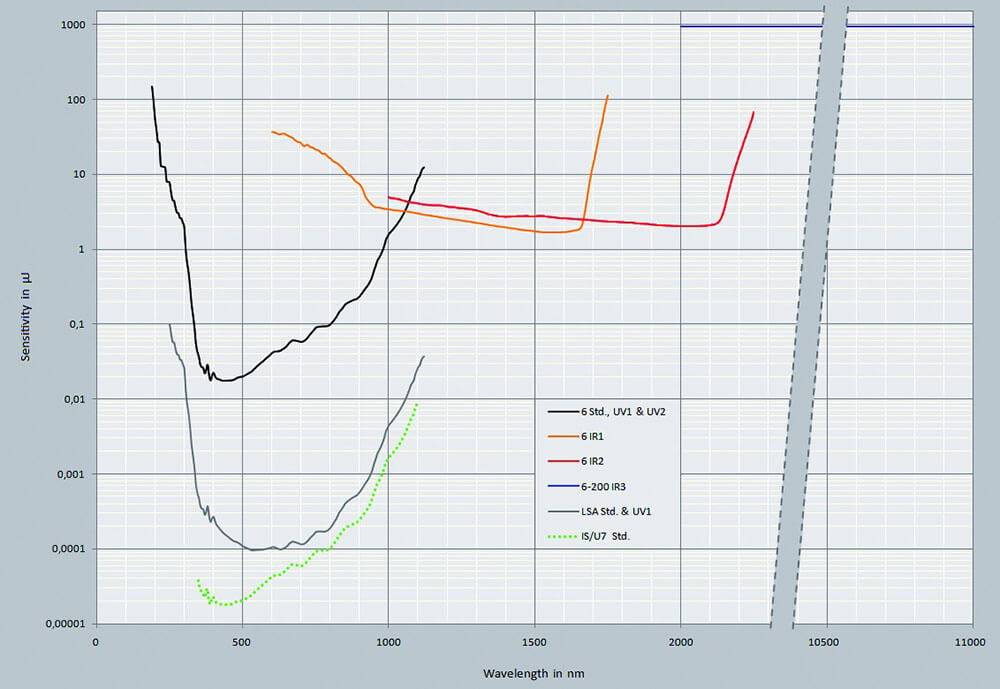

不同波长范围所需的最小输入能量不同。请参阅下图了解我们产品的灵敏度信息。

2.最大输入能量/损伤阈值

a）光纤跳线和连接器

标准光纤接插线和FC/PC连接器可以承受高达300µJ的能量。更高的能量很可能会损坏光纤输入端。

b）多通道开关

为了避免损坏开关，尤其是短脉冲，请在连续模式下使用波长计，并使用高曝光时间（>100毫秒），这样您就可以在多个脉冲（>100）上进行积分，并保持低峰值功率。不应超过以下限制：

连续波激光器：在UV范围内，极限为5毫瓦，在可见光或红外范围内为20毫瓦。HighFinesse波长计通常只需要几微瓦，这应该绰绰有余，即使考虑到通过多通道开关的传输损耗。

脉冲激光器：推荐的最大峰值功率在UV为2瓦，在红外范围内高达5瓦。可以订购高功率版本的开关。

注意：对于1000 ns脉冲，20 W峰值功率等于20µJ，对于100 ns脉冲，2µJ，对于10 ns脉冲，0.2µJ！对于短脉冲的测量，请使用长曝光时间并在多个脉冲序列上积分以获得所需的µJ/sec以获得良好的信号。

c）波长计

HighFinesse波长计的实际损坏阈值并不相关，因为不可能以自由光束方式进入波长计。请注意，波长计的CCD在达到损坏阈值之前很久就会过度曝光。这意味着适当照明测量所需的输入能量将始终远低于波长计的阈值。

▍3、什么样的脉冲测量是可能的，精度是多少？

激光脉冲越短，激光的光谱宽度越宽。小于100 ps的激光脉冲只能用D选项（衍射光栅）或我们的光谱仪测量。

波长计的精度由光学单元内部最长干涉仪的长度决定。干涉仪越长，激光的光谱宽度就会越小。如果激光比干涉仪的“自由光谱范围”（FSR）更宽，干涉就会消失，无法分析信号。

FSR可在产品描述和数据表手册中找到。在“Fizeau干涉仪（精细/宽带模式）”行查看每个波长计类型。每个波长计可以测量的激光光谱宽度的上限约为FSR的30%。如果您的激光可能超过这些限制，请咨询我们的服务。或者看看我们的光谱仪，它可以测量宽激光（LSA）和高达600 nm的宽带光谱（HDSA）。

对于每种型号（WS5除外），除了标准的“精细模式”之外，还有一个所谓的“宽带模式”。在这种测量模式下，最长的干涉仪将被忽略。例如，WS7-60能够在宽模式下测量最大光谱宽度为8-12GHz的激光器。在正常或精细模式下，只能测量光谱宽度小于3GHz的激光器。

•FSR (Fine/Wide Mode)（精细/宽带模式）

•WS5 – 100

WS6-600 – 16/100

WS6-200 – 16/100

WS7-60 – 8/32

WS7-30 – 4/32

WS8-10 – 2/20

WS8-2 – 2/20

注意：最高精度受激光线宽的限制，通常精度比激光线宽小3-5倍。因此，如果激光器的线宽为10 GHz，可获得的最高精度约为2 GHz。

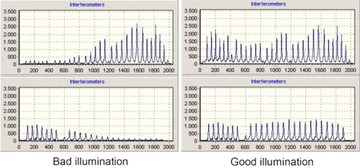

▍4、照明的好坏有什么区别？

请务必使用FC/PC连接器连接我们的波长计和多通道开关。如果使用FC/APC，测量结果将受到影响。

多模光纤

为了确保所有测量的高精度，请调整光学设置，使干涉仪均匀照明。良好的照明意味着峰值约为屏幕高度的60%（至少1000，更好的2000），高度变化不超过2倍。

单模光纤

使用单模光纤时也必须遵循同样的原则。通常，由于单模传输，峰的高度分布更加一致。如果您使用低于截止值的单模光纤，多模效应将发挥作用，并且必须实现均匀分布以获得更好的精度。

▍5、什么是LTR文件？

HighFinesse在解释干涉模式方面提供帮助。为此，我们需要对感兴趣的测量进行原始数据记录（干涉仪和其他设备参数）。

长期记录（LTR文件）包括所有测量值，如波长、压力和温度时间。它还包含一些设备信息，如干涉图数据、使用的校准和软件设置。

不存储用户信息。

▍6、如何生成LTR文件？

请阅读印刷手册的第2章，进行测量，并确保一切都调整良好，设置合适的曝光时间来获得质量良好的信号，以便干涉仪图表的一半被照亮。

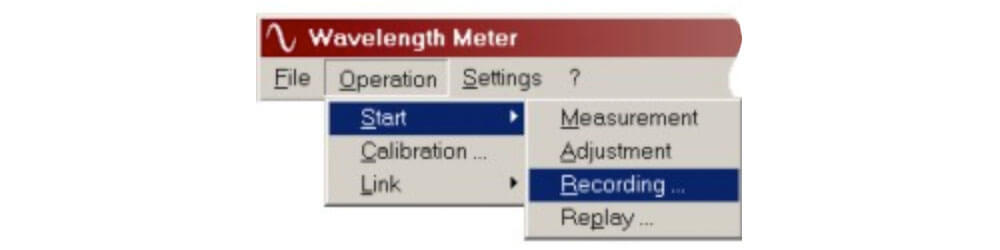

通过选择“操作|开始|录制…”停止测量并开始录制，然后选择录制的文件名和位置。关闭对话框后，录制将立即开始，测量将被保存，直到您按“停止”。

由于文件大小随着测量计数的增长而迅速增长，因此不需要制作很长的记录。通常最多100个测量点就足够了。您可以选择录制更长的时间来描述手头的现象。

将此文件与这些附加文件一起发送：

-并完成文件夹“校准”

注意：

您可以在设备的程序文件夹中找到这些文件。

如果您使用的是Windows Vista、Win7、Win8或Win10，这些文件已被重定向到虚拟商店。您通常可以在这个地方找到这个隐藏文件夹：

C：\

用户\

%用户名%\

应用数据\

本地\

VirtualStore\

程序文件（x86）\

HighFinesse\

波长计WS…

请将文件夹路径复制并完成到您选择的文件资源管理器中。否则必须将Windows文件夹设置更改为“显示隐藏的文件、文件夹和驱动器”才能查看隐藏的文件夹。
