TDC数据采集

TDC数据采集
    特性
  • 提供时间戳及柱状统计功能
  • ps级计数
  • 可编程输出
  • 快速数据处理,高达100M事件/通道
  • 概述
  • 产品资料

时间-计数控制器,通过精确测量触发事件间的时间间隔,将时间转换为数字量计数。IDQ提供的时间-计数控制器包括时间戳标记位、TCSPC模块、延迟发生器、滤波和计数等功能模块,配合相关软件可实现量子通信、飞行时间测量、荧光寿命测量等应用需求。

主要指标:

Parameter

High Speed mode

High Resolution mode

Units

Input channels

4 + Start

4

-

Bin width

100

13

ps

Time jitter (RMS)

<100

8

ps

Dead-time

<4

5

ns

Maximum processing rate

(per channel)

100

25

Mevents/s

Max input voltage range

-3

3

V

Output delay steps

100

ps

Count rate

1

GHz

Discriminator range

-2 to 2

V

Discriminator steps

1

mV

Output channel number

4

-

Output pulse format

NIM or TTL

-

Output max frequency

125

MHz

Output pulse min width (TTL)

6

ns

Output pulse min width (NIM)

1

ns

Maximum transfer rate to PC

10*

Mevents/s

Maximum delay generation (typical)

1

ms

Power Supply

100-240V;1-2.5A; 50-60Hz

Operating conditions

5°-40° ; 80% humidity up to 31°C and 50% up to 40°C

Applicable standards

Safety: EN 61010-1:2010, AMD1:2016

CSA C22.2 61010-1-12/UL 61010-1:2012

EMC: EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011

EN 61326-1:2013

* Hardware ready for 100 Mevent/s

原理架构:

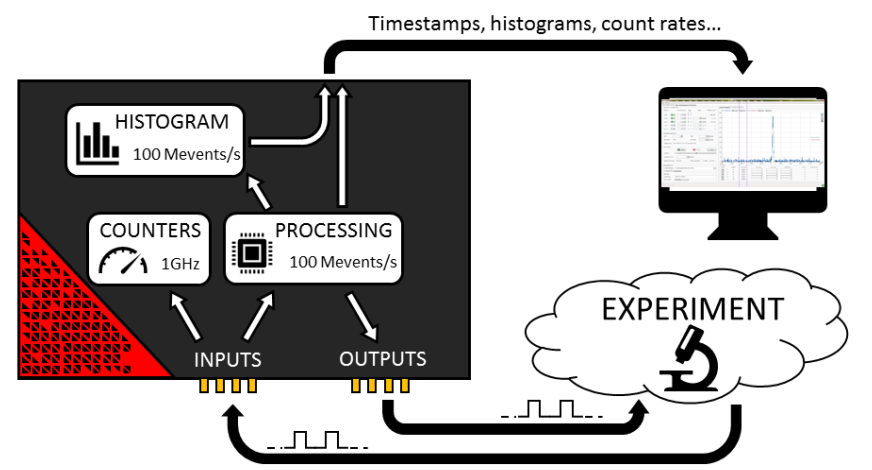

                                                              应用功能框图

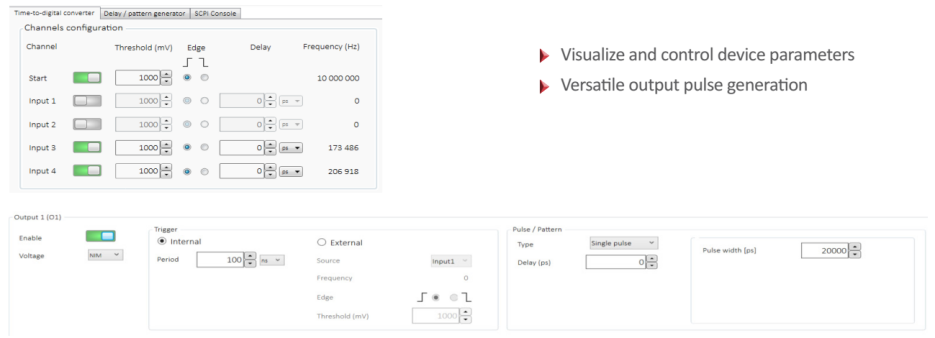

                                                               软件界面
