一体化脉冲半导体激光器驱动

一体化脉冲半导体激光器驱动
    特性
  • 任意脉冲形状调制,ns脉宽
  • 0-1.6A驱动电流输出(16bit/30uA分辨)
  • 脉冲宽度500ps~8us,0-20MHz重复频率
  • “Gain Switch Peak Suppression”技术抑制尖峰产生
  • 概述
  • 规格配置
  • 产品资料

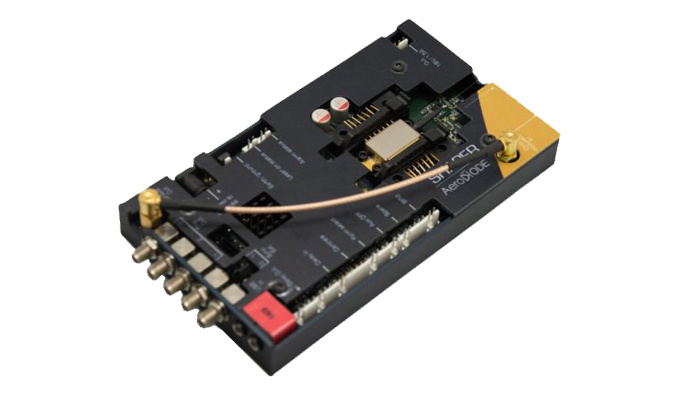

一体化脉冲半导体激光器驱动集成脉冲电流驱动、多功能任意波形发生器、TEC温度控制和脉冲延迟等功能模块,可对激光管进行直接调制或实现外部调制(AOM、EOM)等功能。谱线科技提供一体化脉冲半导体激光器驱动模块,多种功能集成,特有的调制技术并可调制产生ns脉冲宽度下的任意脉冲形状,并且采用“Gain Switch Peak Suppression”技术抑制脉冲尖峰产生,在光纤激光器、超快激光研究和设备研发制造领域广泛应用。

主要指标:

参数

最小值

典型值

最大值

驱动电流

0

-

3.5A

脉宽

500ps

-

CW

脉冲时间分辨

-

500ps

-

脉冲电流分辨

-

30uA

-

触发抖动(内/外)


<100ps/±2.5ns

-

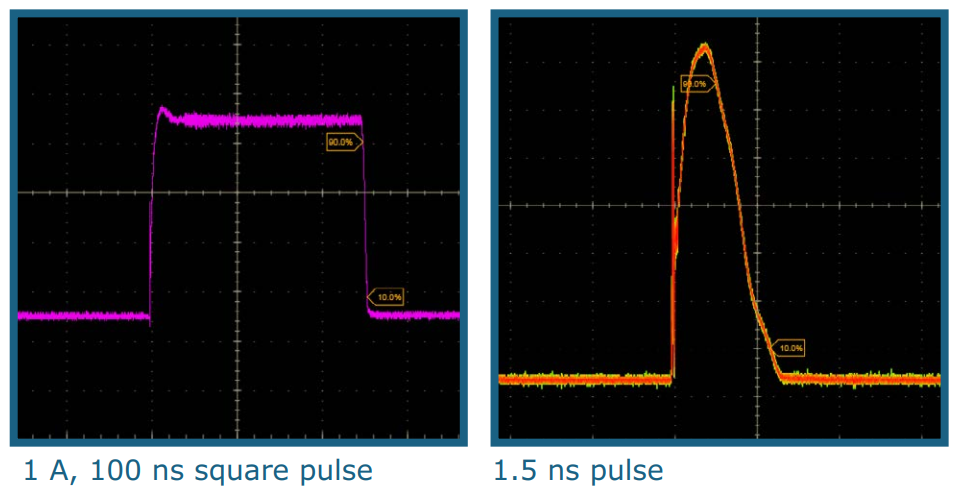

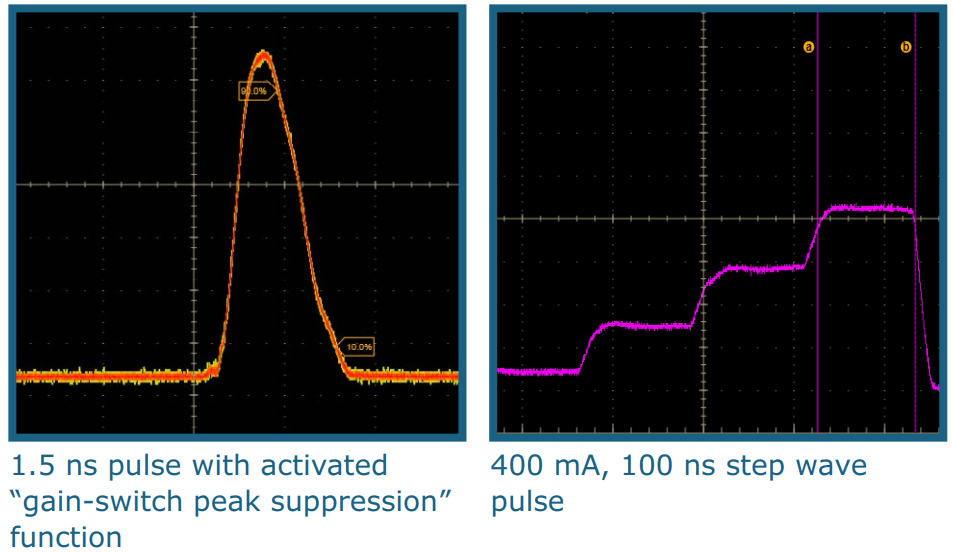

测试数据:





    Shaper Direct

Shaper External

Laser diode driver

Pulse mode

user design pulse shape

square pulse (1 ns to CW)

Peak current level

0 - 1.6 A

0 - 3.5A

Pulse shaping

duration (4000 step max)

0.5 ns - 8 µs

1 ns to CW

Pulse shaping timing resolution

500 ps

Jitter (external/internal trigger)

± 2.5 ns / < 100 ps

Pulse current resolution

30 µA

Laser diode Gain

switch peak

suppression function

Yes (user switchable and configurable)

no

Jitter (internal

trigger/external trigger)

<100 ps / ±2.5 ns (200 MHz internal clock)

External modulator dri-ver (EOM or AOM)  : See diagram last page or our fiber modulator tutorial for more precisions

EOM/AOM*

pulse duration

(4000 step max)

Not applicable

0.5 ns - 8 µs

EOM/AOM*

pulse timing

resolution

500ps

Output voltage (factory configuration)

1 V (50 Ohm)/5 V (High-Z)

Pulse Delay Generators out-puts

(for externalm equip-ment

synchronization)

Number of outputs

3

Synchronization signals duration

/ resolution

0 - 109 ns / 1 ns

Output voltage

3.3 V (50 Ohm)

Special functions

Configurable

starting modes

4 (OEM, previous settings etc.)

Configurable GUI

100% adjustable by expert user with several user modes (pro-duction user, maintenance user etc.)

Configurable output

power supply

0-18V adjustable voltage to drive any additional external board

General

Compatibilities

& Librairies

Win XP/7/10 - Hexa - DLLs - LabVIEW - Python

Interface

USB or UART

Power supply

24 V/4 A (110 V/220 V adapter included)
