强度&相位电光调制器

强度&相位电光调制器
    特性
  • KTP相位调制可覆盖至400nm蓝光波段,常规波长至2500nm
  • 高输入功率,低插入损耗和高抑制比输出
  • 宽范围电光调制带宽
  • 高稳定的“X-cut”设计
  • 概述

利用铌酸锂晶体的电光效应采用马赫曾德干涉结构实现对光信号的强度调制,具有低插入损耗、高调制带宽、高消光比、低半波电压、高损伤光功率等特点。谱线科技提供基于KTP晶体的可见光波段相位电光调制器和法国ixblue Photonics 生产的近红外电光调制器,从低频到40GHz的高频范围,覆盖波段广泛,可用于高速光通信系统中电光信号转换,光边带的产生,量子通信中的高消光比光脉冲产生以及微波光纤链路等领域。

主要指标:

参数

最小值

典型值

最大值

波长

397nm

-

2200nm

带宽

-

-

40GHz

工作电压

-

4V

-

插入损耗

-

3dB

-

测试数据:

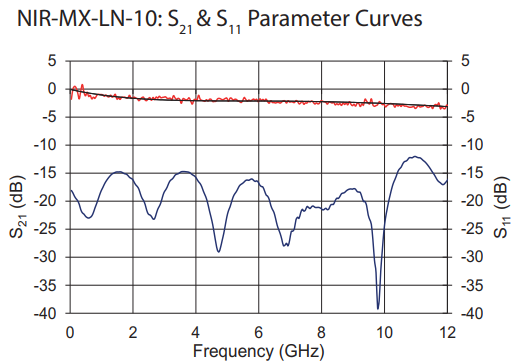

                                         插损和回损-调制频率关系

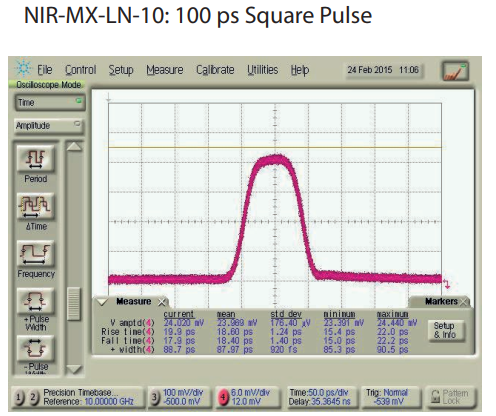

                                                   脉冲响应特性

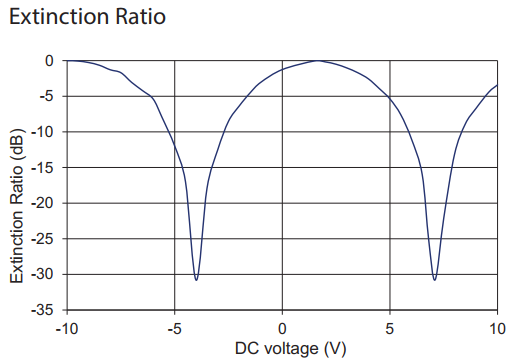

                                                 抑制比-工作电压关系
