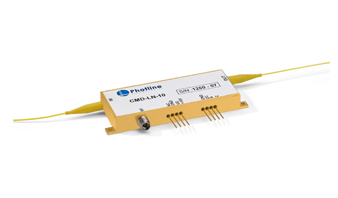

IQ调制电光调制器

IQ调制电光调制器
    特性
  • 覆盖通信波段
  • 采用“Magic Junction” (patent US2008193077) 实现低插入损耗
  • 宽范围电光调制带宽
  • 高稳定的“X-cut”设计
  • 概述

利用铌酸锂晶体的电光效应，采用双马赫曾德干涉结构实现对光信号进行正交相位调制，具有低插入损耗、高调制带宽、高消光比、低半波电压、高损伤光功率等特点。谱线科技提供法国ixblue Photonics 生产的近红外IQ电光调制器，从低频到30GHz的调制带宽范围，采用专利技术“Magic Junction” ( US2008193077)实现超低插入损耗，是所有需要高消光率和高带宽结合的应用中的关键器件，可应用于单边带光信号产生。

主要指标：

参数

最小值

典型值

最大值

波长

1530nm

-

1580nm

带宽

-

-

30GHz

工作电压

-

-

7V

插入损耗

-

5dB

-

测试数据：

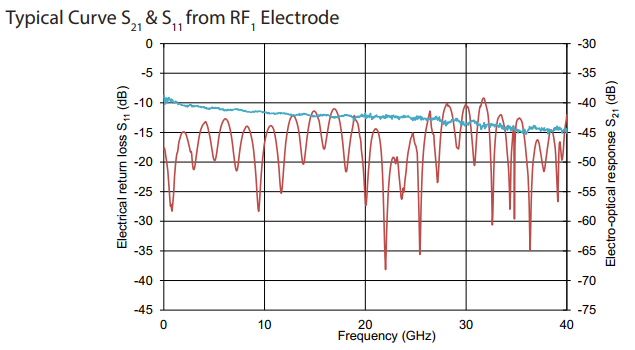

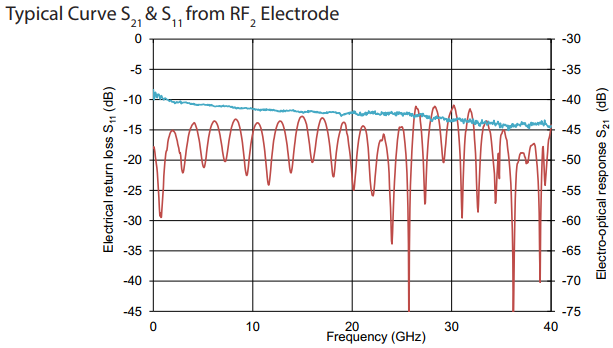

                                                             插损和回损-调制频率关系

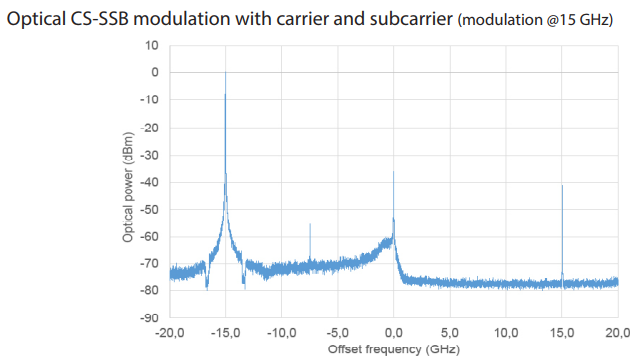

                                                                光载波单边带抑制光谱
